管殼式換熱器(shell and tube heat exchanger)又稱列管式換熱器。管殼式換熱器是以封閉在殼體中管束的壁面作為傳熱面的間壁式換熱器。這種換熱器結構較簡單，操作可靠，可用各種結構材料（主要是金屬材料）制造，能在高溫、高壓下使用，是目前應用廣的類型。管殼式換熱器是怎樣運行的管殼式換熱器由殼體、傳熱管束、管板、折流板（擋板）和管箱等部件組成。殼體多為圓筒形，內部裝有管束，管束兩端固定在管板上。進行換熱的冷熱兩種流體，一種在管內流動，稱為管程流體；另一種在管外流動，稱為殼程流體。為提高管外流體的傳熱分系數，通常在殼體內安裝若干擋板。擋板可提高殼程流體速度，迫使流體按規定路程多次橫向通過管束，增強流體湍流程度。換熱管在管板上可按等邊三角形或正方形排列。等邊三角形排列較緊湊，管外流體湍動程度高，傳熱分系數大；正方形排列則管外清洗方便，適用于易結垢的流體。

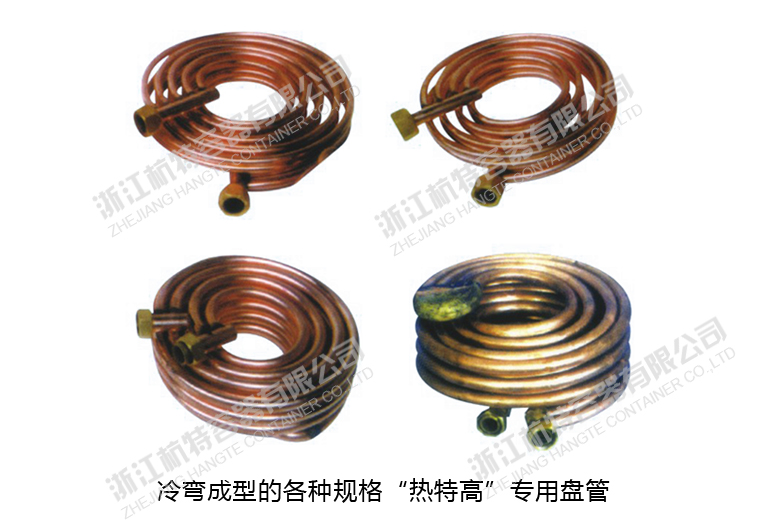

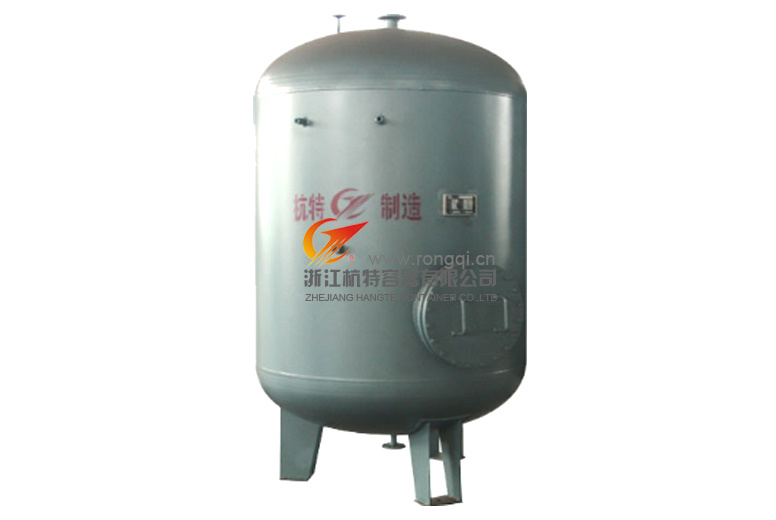

產品介紹一、本熱交換器適用于一般工業及民用建筑的熱水供應系統。按加熱管型式，分為甲型(U型管式)乙型(盤管式)兩種，加熱管的材料有碳素鋼和黃銅管兩種。二、立式容積式熱交換器的表面設置保溫層。三、熱交換器必須設置安全裝置一列三種安全裝置可選其中一種裝設與熱交換器上。a.在熱交換器頂部安裝設安全閥。安全閥的壓力必須與熱交換的最高工作壓力相適應(在向安全閥生產廠訂貨時需加以申明)。安全閥的安裝與使用應符合勞動人事部《壓力容器安全技術檢查規定》b.在熱交換器頂部裝設接通大氣的引出管(有條件的場合).裝設膨脹水箱，與熱交換器連接，以放出膨脹部分的水。附注：若水中含有硬度鹽類，在使用熱交換器時，器壁及管壁會形成水垢，導致?lián)Q熱效率降低，能耗增加，甚至影響使用。故應采取一定的措施。

波紋管即臥式容積式換熱器分為S型與H型。S型臥罐提供汽水換熱用，H型臥罐提供水水換熱用。臥式容積式換熱器性能特點：1.換熱量大。H型“新臥罐、水一水換熱時，換熱量為同型“標準臥罐”的2倍以上，S型“新臥罐”汽一水換熱時，換熱量為同型“標準臥罐”的1.2倍。2.熱媒溫降大。汽水換熱時，凝結水出水溫度約50℃，回水管上不需設疏水器，給使用維修帶來方便，水一水換熱時，熱媒溫降為同型“標準臥罐”的2?2.5倍，120?150℃的高溫?zé)崴畵Q熱后可降70?75℃。3.H型“新臥罐”適用于水一水換熱，亦可用于汽一水換熱。4.換熱效果好，散熱損失少，節能。同時，以蒸汽為熱媒時，能回收約占整個換熱量的15%的凝結水熱量。

容積式和半容積式的就差在:半容式的換熱管束帶筒體,而容積式的不帶.容積式熱交換器優點1、傳熱系數高 彈性管束管是用高導熱系數的紫銅制成高效傳熱元件，換熱器廠家加上合理的換熱器內部結構，大大提高了換熱器的性能。、不易結垢 由于換熱管多采用紫銅，而且易形成湍流的流體對換熱管壁面有較強的沖刷作用，加上彈性管束本身有熱補償能力，通過熱脹冷縮有自潔作用，因此不易結垢。 3、無冷水區，容積利用率高 加熱罐底部的冷水，在用水量低于額定供水能力時，逐步將罐內冷水全部加熱，此時無冷水區，以維持熱水的最大儲備量。當用水量大于額定供水能力時，大連換熱器罐內儲存的熱水和即時加熱的熱水同時向外供以度過用水高峰。當因事故或其他原因停供熱媒時，能最大限度地供應所出貯存的熱水。

換熱器是在整個換熱器的系統中都非常的有名的，這是因為板式換熱器的優點是非常的明顯的，都有哪些有點呢?我們下面來看一下板式換熱器在化肥領域中的應用吧。在板式換熱器的使用中我們專門進行了對比總結，比較重要和明顯的幾個特點就是換熱效率高，占用空間小，維修方便，節能，成本低等了。也正是因為板式換熱器具有著這么多的換熱器的優勢，所以很多的行業中都是會選擇應用板式換熱器的。在化肥生產企業中選擇換熱器的時候就是選用的板式換熱器，但是板式換熱器在化肥生產行業中是如何應用的呢?這個還是需要我們進行一下介紹的。在化肥的生產中，板式換熱器所使用的地點就是以上的這些方面了：1.銅液水冷器和銅液氨冷器.壓縮機油冷器3.冰機氨水換熱器4.貧液冷卻器和氨水冷卻器。這樣我們使用板式換熱器的時候就可以很好的進行使用了，而且是在使用的時候使化肥廠的生產的時候可以節約很多的資源以及時間的。
