產品介紹

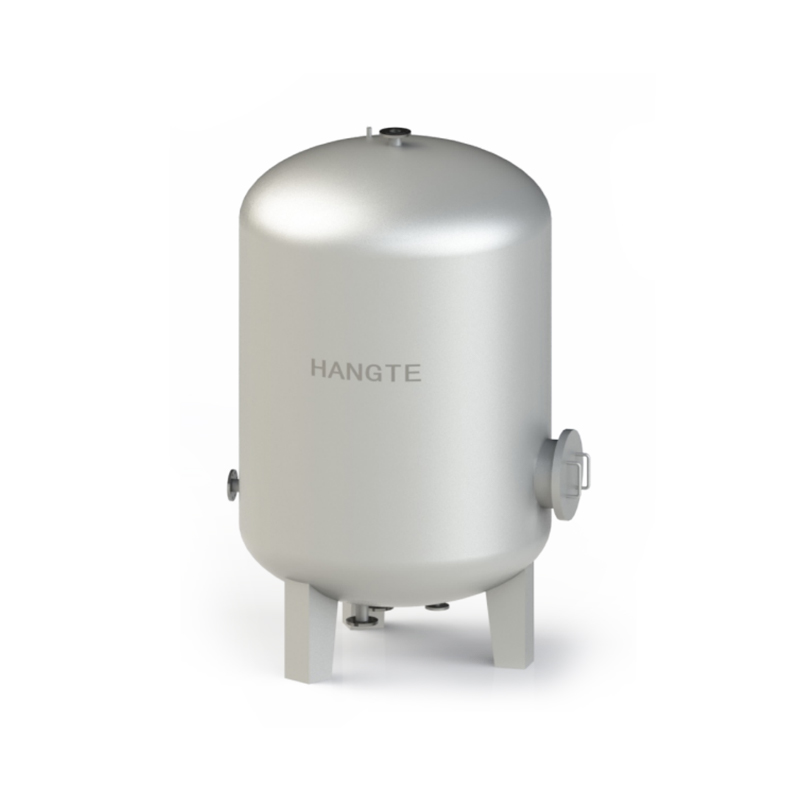

    DFHRV系列貯存式浮動盤管熱交換器是吸收了SFP、LFP系列水平浮動盤管換熱器的優越傳熱方式，并考慮了滿足有一定貯水要求而推出的新型貯存式換熱器，與目前國內外同類產品相比，它具有如下特點：

    1、換熱部分螺旋形浮動盤管管束，具有SFP系列相似的高傳熱系數和自動除垢功能，便于維修，使用壽命長；

    2、本系列產品具有一定容積，儲水部分有10～30分鐘的熱水量，被加熱水水頭損失小，可忽略不計。供水平穩，在設置一般自動溫控閥情況下，可保證用水安全、節能、舒適之特點；

    3、換熱管在罐內均勻分布，無滯水，冷水區域極少，容積利用率達95%；

    4、本產品在用水量極少或不用水時，可借助熱水管網上循環泵作用，利用罐內的浮動盤管使被加熱水及進補熱能，汽水換熱時冷凝水溫小于50℃時，凝水管可不裝設疏水器；

    5、本產品殼體、盤管分別采用不銹鋼與紫銅管為主要材質，徹底解決了殼體內部的銹蝕產生黃水影響水質的問題；

    6、本系列產品均安有檢修人孔，檢修方便，無須預留維修空間，最小限度占用機房面積。

二、換熱機理

    浮動  盤管在加熱過程中，其內部流動的熱媒所產生的離心力，使盤管產生一種高頻震動，并隨著水溫變化而自由伸縮，促使被加熱介質產生擾動，破壞層流傳熱，使傳熱效率大幅度提高，傳熱系數K水水≥2200W/m2·℃, K汽水≥3000W/m2·℃,是一般管殼式換熱器的三倍。

三、獨具自動除垢功能

    在運行過程中，螺旋形浮動盤管的頻繁振動及隨水溫的自由伸縮，使可能在盤管外部形成的水垢自動脫落，無須實施專門的除垢措施而使正常使用水中斷，并確保設備的最佳熱熱性能。

        四、適用場所

    本換熱器適用于一般工業及民用建筑的熱水供應系統，熱媒為飽和蒸汽時，其蒸汽壓力為0.4～0.6MPa；熱媒為高溫水時，溫度小于150℃，壓力小于1.6MPa。用戶在選型時應注明管、殼程工作壓力及熱媒種類。

編號說明

D   F   HRV-DN-V (XX/XX)

?D        導流

?F        浮動盤管型

?HRV       半容積式換熱器

?DN        殼體直徑

?V        總?cè)莘em3

?××/×× 分別指管程設計壓力Ps（MPa）/殼程設計壓力Pt（MPa）
