1.產品特點及性能介紹
HTRJ-VT (BVT)系列容積(半容積)式換熱機組采用系統集成設計，結構緊湊,自動化程度高出水恒溫(經過測試中心熱工測試),溫差在土1攝氏度以內,可廣泛應用于生活熱水供應系統。

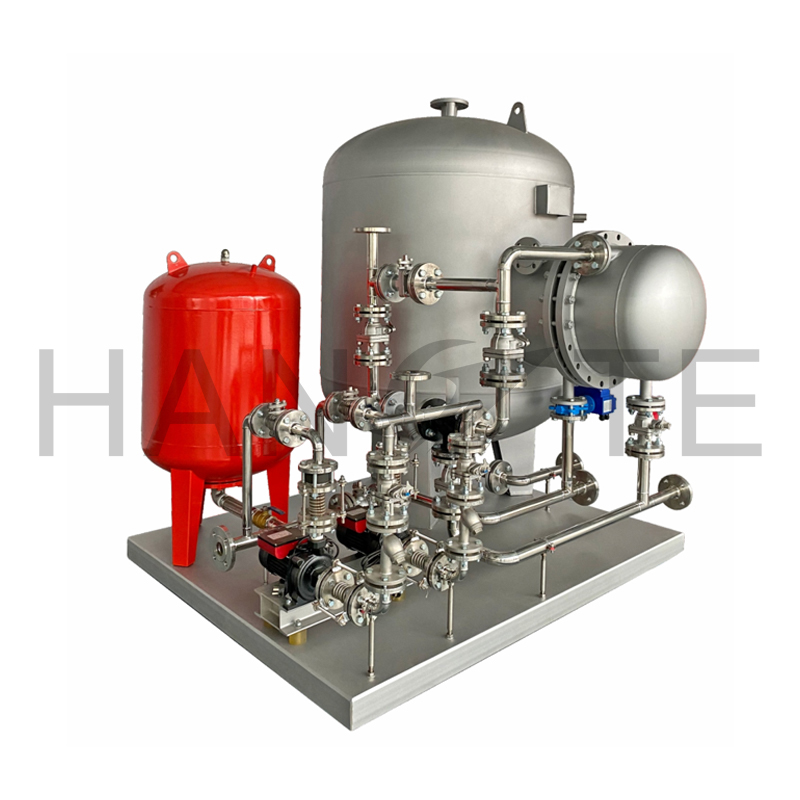

換熱機組由立式容積式(半容積式)熱交換器、膨脹罐、系統循環泵、閥門、連接管路及控制系統組成,整套機組集機電-體化,布局合理,結構緊湊,占地面積小,使用維護方便,換熱單元采用模塊化設計可根據用戶不同的用水情況優化設計,自由組合,整機配置先進、合理。
2、機組構成及選用品牌、材質
1.1.機組由RV-04、BRV-04、HRV-02、BHRV-02系列立式容積式、立式半容積式熱交換器作為主設備,匹配膨脹罐系統循環泵、閥門、連接管路及控制系統組成;
2.2、機組選用設備、閥門、管道品牌及材質:

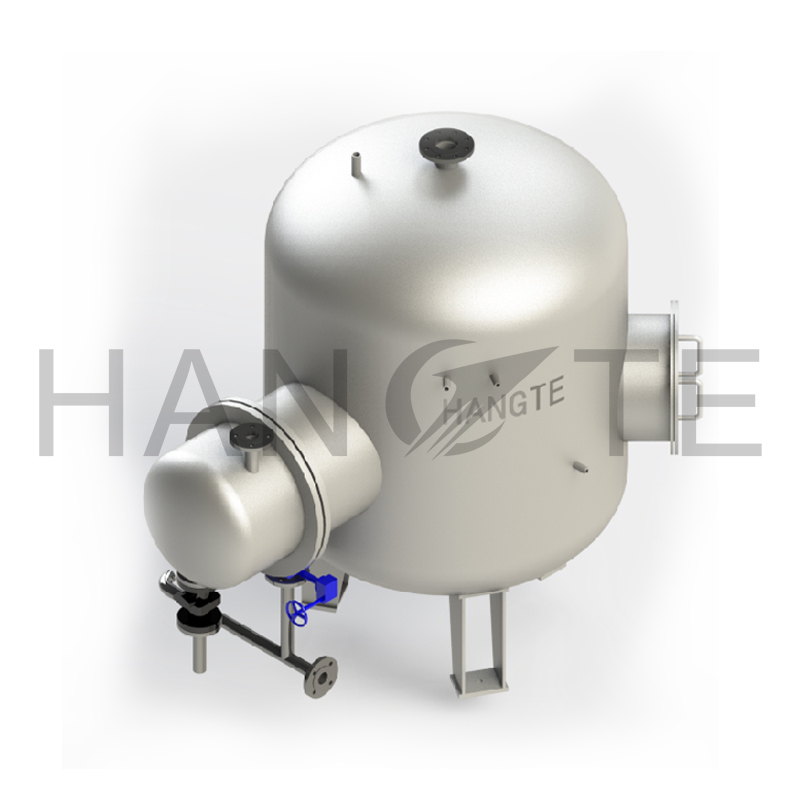

1)熱交換器材質選用碳鋼襯銅、碳鋼復合444、不銹鋼S30408或S31603,換熱管束選用T2紫銅光管、大波節管,不銹鋼管。

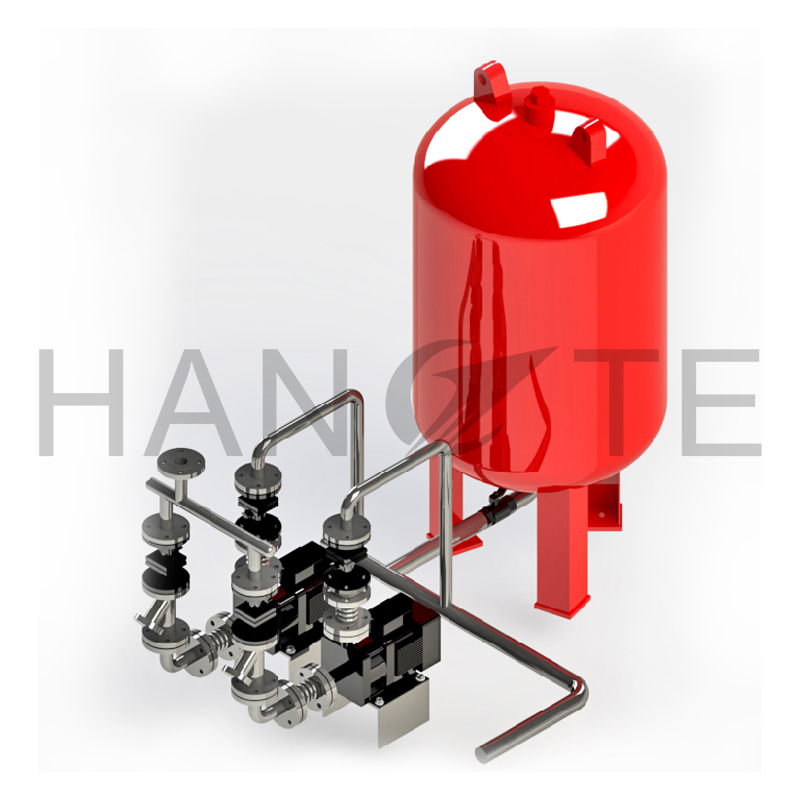

2)膨脹罐材質采用外碳鋼內隔膜或不銹鋼內隔膜;
3)循環泵品牌選用格蘭富、南方泵業,材質采用不銹鋼S30408;
4)溫度控制閥品牌選用德國西門子、美國霍尼韋爾;
5)其他閥門品牌選用上海良工、埃美柯;

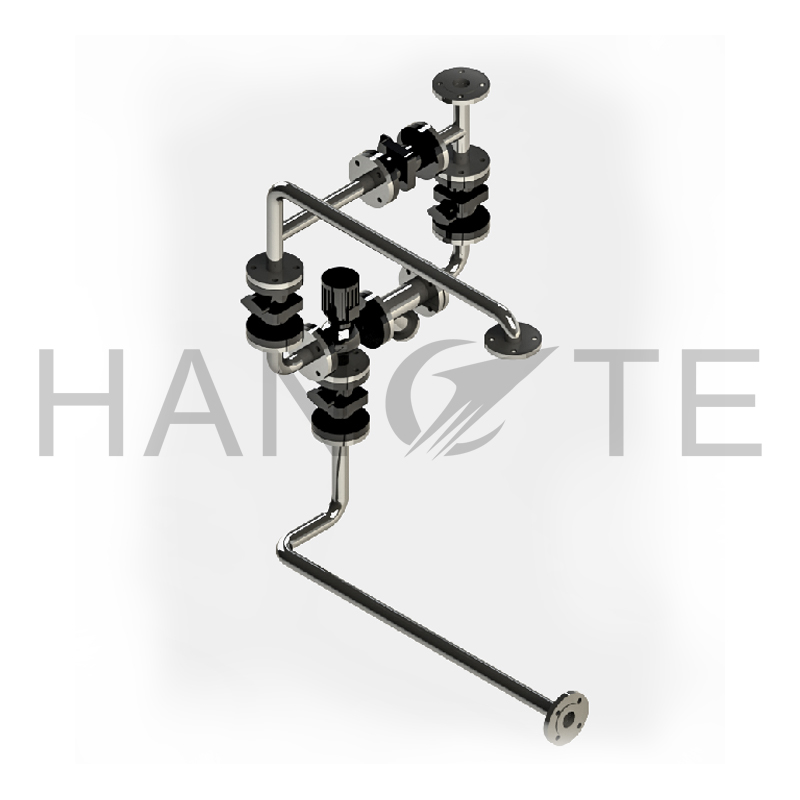

6)連接管材質采用薄壁不銹鋼S30408、S31603;

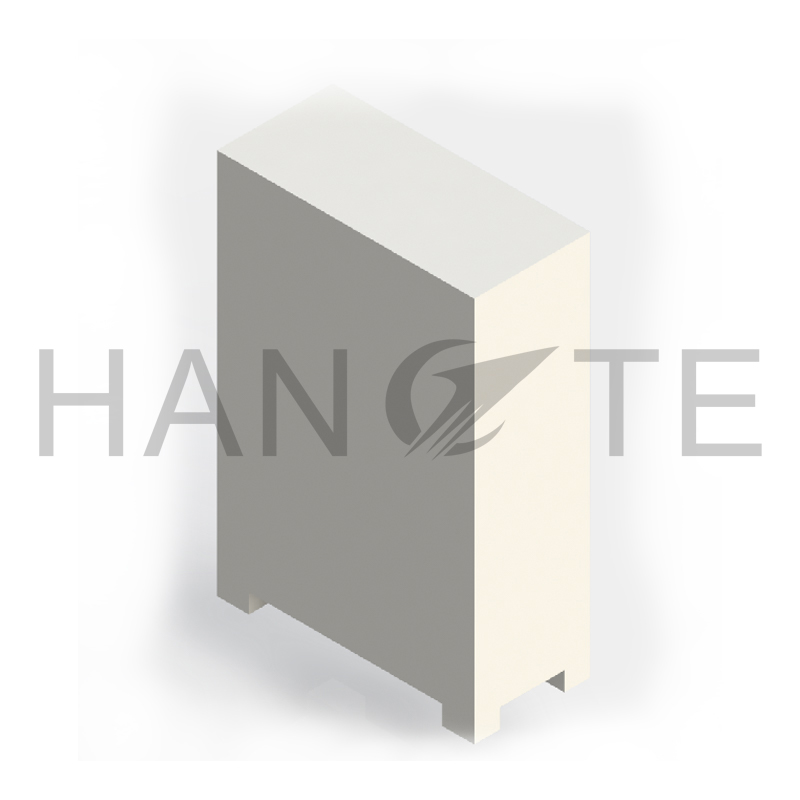

7)控制元件品牌選用施耐德、ABB、西門子、正泰。

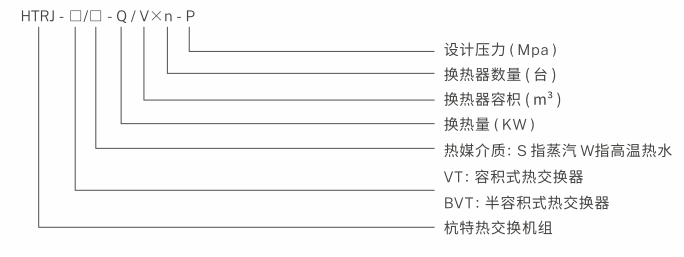

3、型號說明

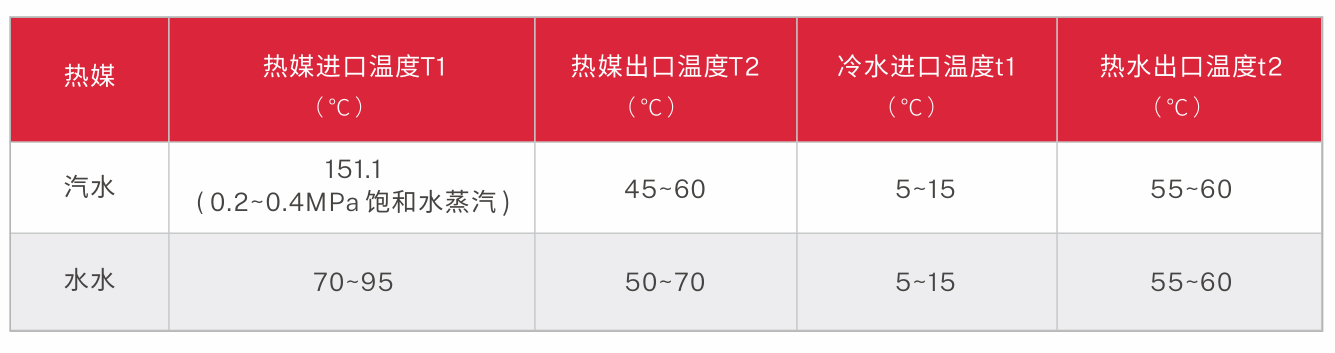

4、設計工況說明
