產品原理

增加熱介質和被加熱水的流量，將層流換熱改為湍流換熱。換熱部分與蓄熱部分完全分離，達到既提高換熱效果又冷水區和死水區的目的。

結構特點

容積式換熱器內裝有一組改進的快速換熱器，換熱器與容器完全分離，設置在換熱器外殼上的出水管將容器內的兩者連接起來。

容積式換熱器為U型管結構。它的布置可以大大提高K值，增加換熱面積，同時還能保持U型管之間適當?shù)墓荛g距。熱水側的截面積較大，降低側阻，方便除垢和維護。

容積利用率高。該系列產品換熱與蓄熱部分完全分離，無冷水區或溫水區，體積利用率高。

熱水側阻力損失≤0.5m，具有水壓波動小、阻力損失小等優點，有利于維持系統冷熱水壓力平衡。

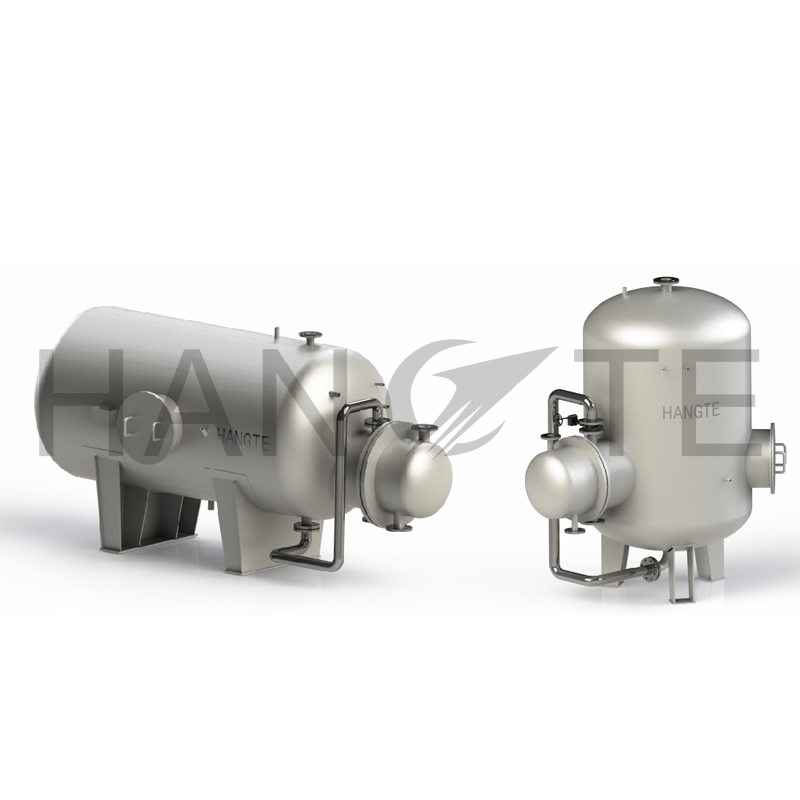

 容積式換熱器

防范措施

為延長換熱器使用壽命，減少維修工作量，節約能源，保持換熱，當被加熱水總硬度大于等于300mg/L時，適當加水應采取軟化或水穩防止措施，定期清理U型管外壁的水垢。

溫度控制

換熱器的熱介質管路應設置自動調節或自動啟閉閥，以控制罐內水溫。閥門動作要可靠，其靈敏度控制在設定溫度±5°℃以內。B.加熱水的終溫度不應高于75℃，實際使用中，為延緩結垢，減少維護工作量，熱水終溫應控制在50-60C之間。

安全技術要求

在換熱器頂部安裝安全閥。安全閥的開啟壓力應為熱水系統工作壓力的1.1倍，且不應大于換熱器本體的設計壓力(安全閥訂貨時注明)，安全閥的安裝和使用應符合TSG21-2019《固定式壓力容器安全技術監督規程》的規定。為防止安全閥失效，宜在換熱器頂部安裝通向大氣的膨脹管。如果無法做到這一點，可以將膨脹水箱或壓力膨脹箱連接到熱交換器。換熱器在使用過程中應定期檢查，每年至少進行—次外觀檢查，至少每三年進行—次內部和外部檢查，至少每六年進行一次檢查。

換熱器在熱水供應系統安裝調試完成后，在外表面作保溫層。
